Classification par matière :

● Tube composite PFA (polytétrafluoroéthylène soluble)

● Tube composite FEP (polyfluoroéthylène-propylène)

● Tube composite PVDF (polyfluorure de vinylidène)

● Tube composite en acier inoxydable

● Tube en acier au silicium

Classification par type de câble chauffant :

● Tube composite à bande chauffante à température auto-régulatrice

● Tube composite à bande chauffante parallèle à puissance constante

● Tube composite pour câble chauffant à isolation minérale

Modèle de produit :

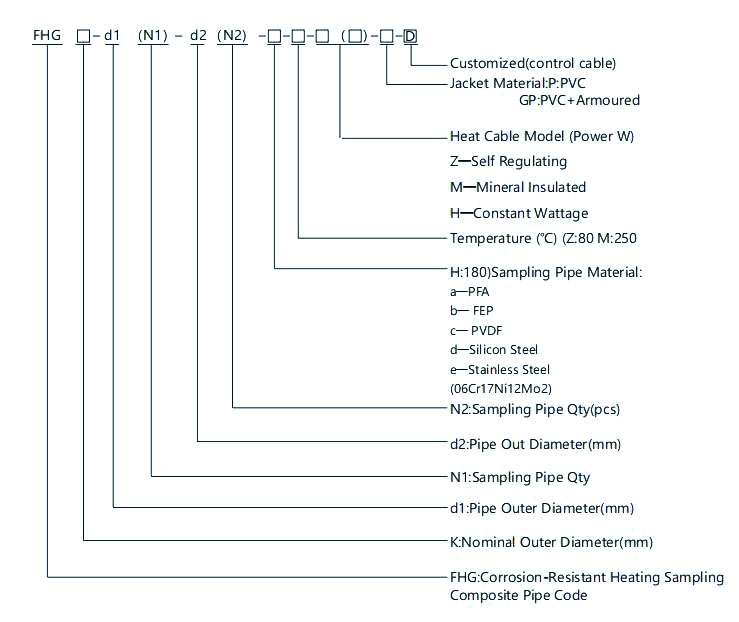

FHG45-8(3)-6(2)-a-80-Z(50)

Ci-dessus : FHG - Tube composite d'échantillonnage de chauffage anticorrosion ;

45 : Diamètre extérieur du tube composite ;

80 : Température maximale de travail dans le tube d'échantillonnage (℃) ;

Z : Câble chauffant autorégulant ;

50 : Puissance du produit 50W/m ;

Diagramme de structure de base :

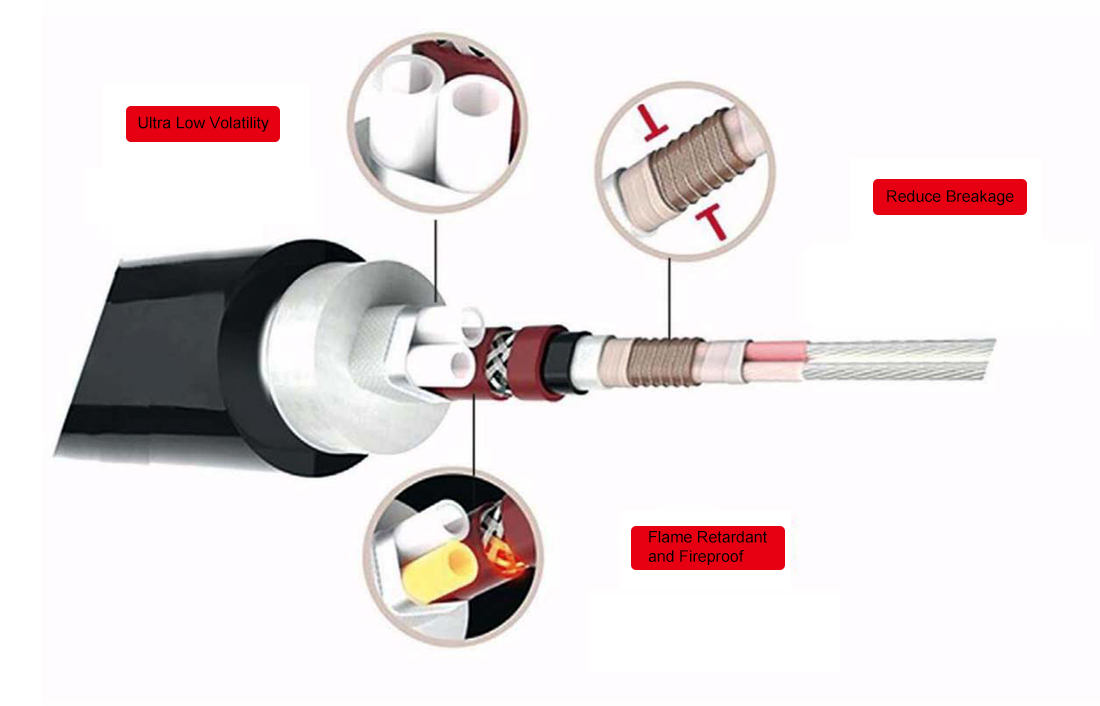

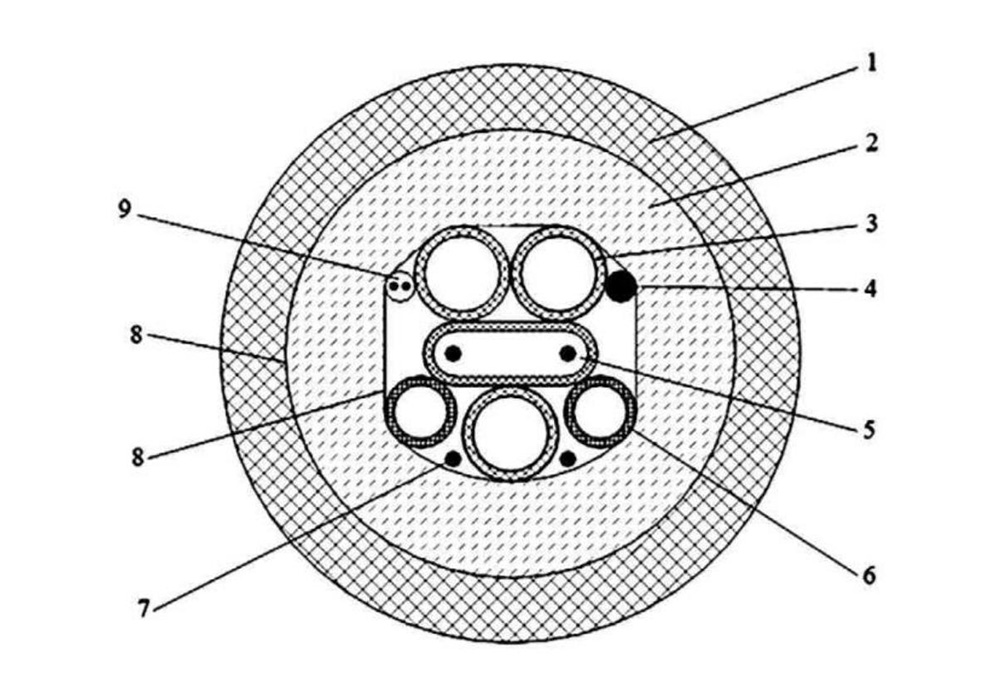

1- Veste 2- Couche isolante 3- Échantillonnage de tuyaux composites 4- Câble d'alimentation 5- Câble de traçage thermique 6- Échantillonnage de tuyaux composites 7- Fil 8- Film réfléchissant de protection 9- Câble de compensation

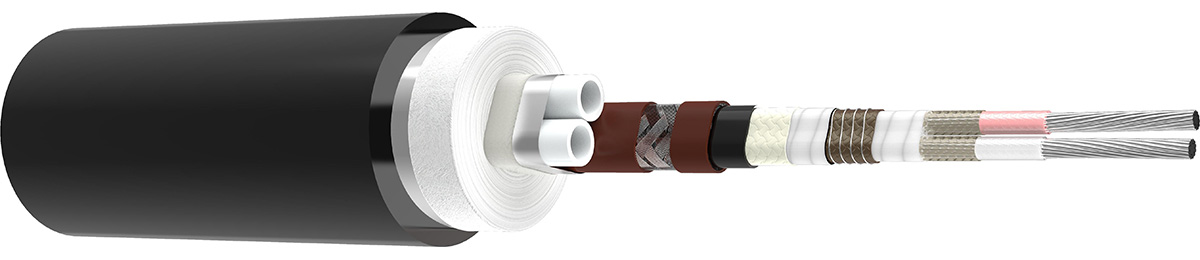

Paramètres techniques du tube composite à bande chauffante à température auto-contrôlée :

①Indicateurs électriques

a. Température auto-contrôlée La puissance nominale de la ceinture chauffante est de 10 W/m～50 W/m (puissance de sortie à 10℃) ;

b. Tension nominale : 24V、36V、220VAC;

c. Utilisation d'une longueur ≤ 100 m ;

d. Équipé d'un disjoncteur d'une valeur de courant de 6 A à 32 A, les commutateurs de distribution sont équipés de protecteurs de fuite.

②Indice thermique

a. À une température ambiante de -20℃ et une vitesse du vent de 15 m/s, la température à l'intérieur du tuyau est maintenue à 20~80℃ ;

b. Le tube d'échantillonnage peut résister à la corrosion de divers milieux acides et alcalins et a une résistance à la pression de 1,0 MPa sans fuite ;

c. Le tube d'échantillonnage peut fonctionner longtemps à des températures <80°C.

③ Mesures d'installation

a. Rayon de courbure minimum du tube composite 0,5 m ;

b. Longueur maximale d'utilisation continue 100 m ;

c. Température minimale d'installation -20℃ ;

d. Distance minimale fixe : 5 m dans le sens vertical, 2 m dans le sens horizontal ;

e. Il est strictement interdit de tordre ou de traîner sur le sol pendant la construction. La gaine de la tête du tube ne peut être démontée que lors de l'installation du joint.

f. Il convient d'éviter que le tube composite d'échantillonnage soit posé avec les câbles électriques.

Remarque : Il est strictement interdit de tordre et de traîner les objets sur le sol pendant la construction. La gaine de la tête du tube ne peut être démontée que lors de l'installation du joint.

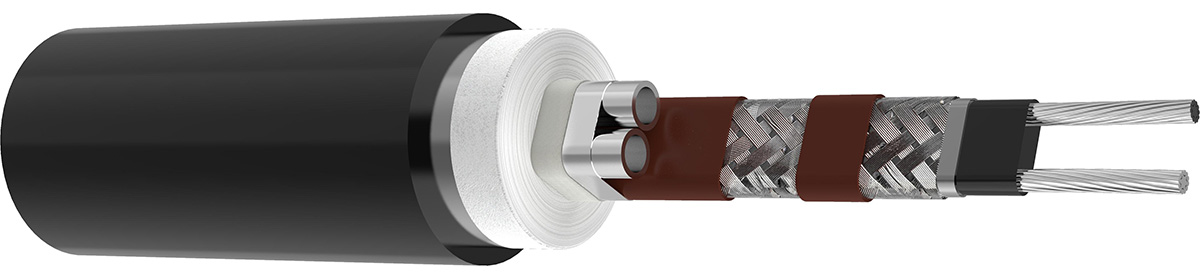

Tube composite à bande chauffante parallèle à puissance constante Paramètres techniques :

① Index électronique

a. Puissance nominale du ruban chauffant parallèle à puissance constante 30 W/m, 40 W/m, 50 W/m ;

b. Tension nominale : 220VAC;

c. Utiliser une longueur ≤ 150 m ;

d. Equipé d'un disjoncteur d'une valeur de courant de 6A à 32A, d'un interrupteur de distribution avec protecteur de fuite ;

e. Doit être équipé d'un instrument de contrôle de la température.

② Indice thermique

a. Dans des conditions de température ambiante de -20℃ et de vitesse du vent de 15 m/s, la température à l'intérieur du tuyau est maintenue à 40~180℃ ;

b. Le tube d'échantillonnage peut résister à la corrosion de divers milieux acides et alcalins et a une résistance à la pression de 1,0 MPa sans fuite.

c. Le tube d'échantillonnage peut fonctionner longtemps à des températures <100°C.

③ Index d'installation

a. Rayon de courbure minimum du tube composite 0,5 m ;

b. Longueur maximale d’utilisation continue 100～150 m ;

c. Température d’installation la plus basse -20℃ ;

d. Distance minimale fixe : 5 m dans le sens vertical, 2 m dans le sens horizontal ;

e. Il est strictement interdit de tordre ou de traîner sur le sol pendant la construction. La gaine de la tête du tube ne peut être démontée que lors de l'installation du joint.

f. Il convient d'éviter que le tube composite d'échantillonnage soit posé avec les câbles électriques.

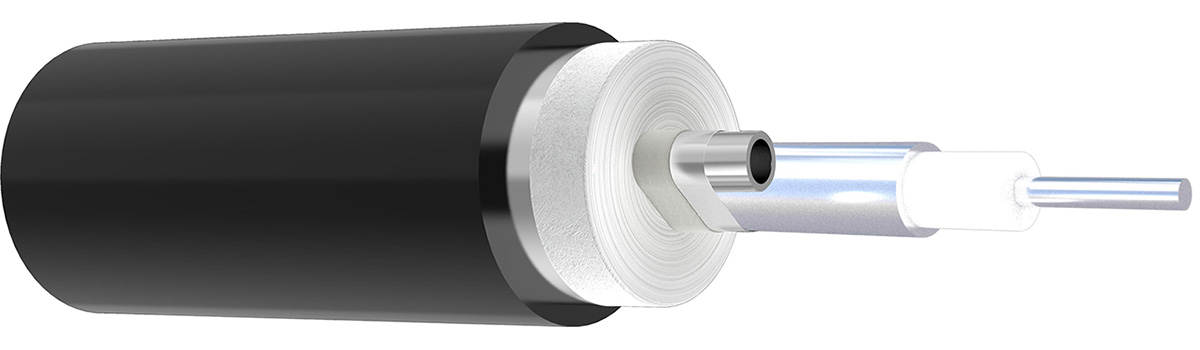

Paramètres techniques du tube composite de câble chauffant à isolation minérale :

① Index électronique

a. Puissance nominale des câbles chauffants à isolation minérale 10 W/m～150 W/m ;

b. Tension nominale : 220VAC;

c. Utiliser une longueur de 5 à 50 m (la longueur de chauffage maximale est différente pour différentes puissances) ;

d. Equipé d'un disjoncteur d'une valeur de courant de 6A ~ 32A, d'un interrupteur de distribution avec protecteur de fuite ;

e. Doit être équipé d'un instrument de contrôle de la température.

② Indice thermique

a. Dans des conditions de température ambiante de -20℃ et de vitesse du vent de 15 m/s, la température à l'intérieur du tuyau est maintenue à 200℃～400℃ ;

b. Le tube d'échantillonnage est résistant à divers acides. Corrosion en milieu alcalin, résistance à la pression 1,0 Mpa, aucune fuite ;

c. Le tube d'échantillonnage peut fonctionner à des températures <400℃ pendant une longue période ;

③ Index d'installation

a. Le rayon de courbure minimum d’un tuyau composite est de 0,6 m ;

b. Longueur maximale d'utilisation 50 m ;

c. Température minimale d'installation -20℃ ;

d. Distance minimale fixe : 5 m dans le sens vertical, 2 m dans le sens horizontal ;

e. Il est strictement interdit de tordre ou de traîner sur le sol pendant la construction. La gaine de la tête du tube ne peut être démontée que lors de l'installation du joint.

f. Il convient d'éviter que le tube composite d'échantillonnage soit posé avec les câbles électriques.

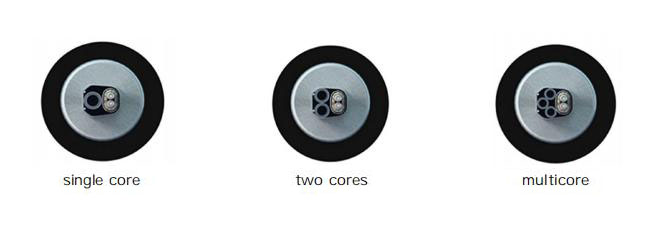

Liste des modèles, structures et sections transversales de tubes composites d'échantillonnage de traçage thermique anticorrosion :
