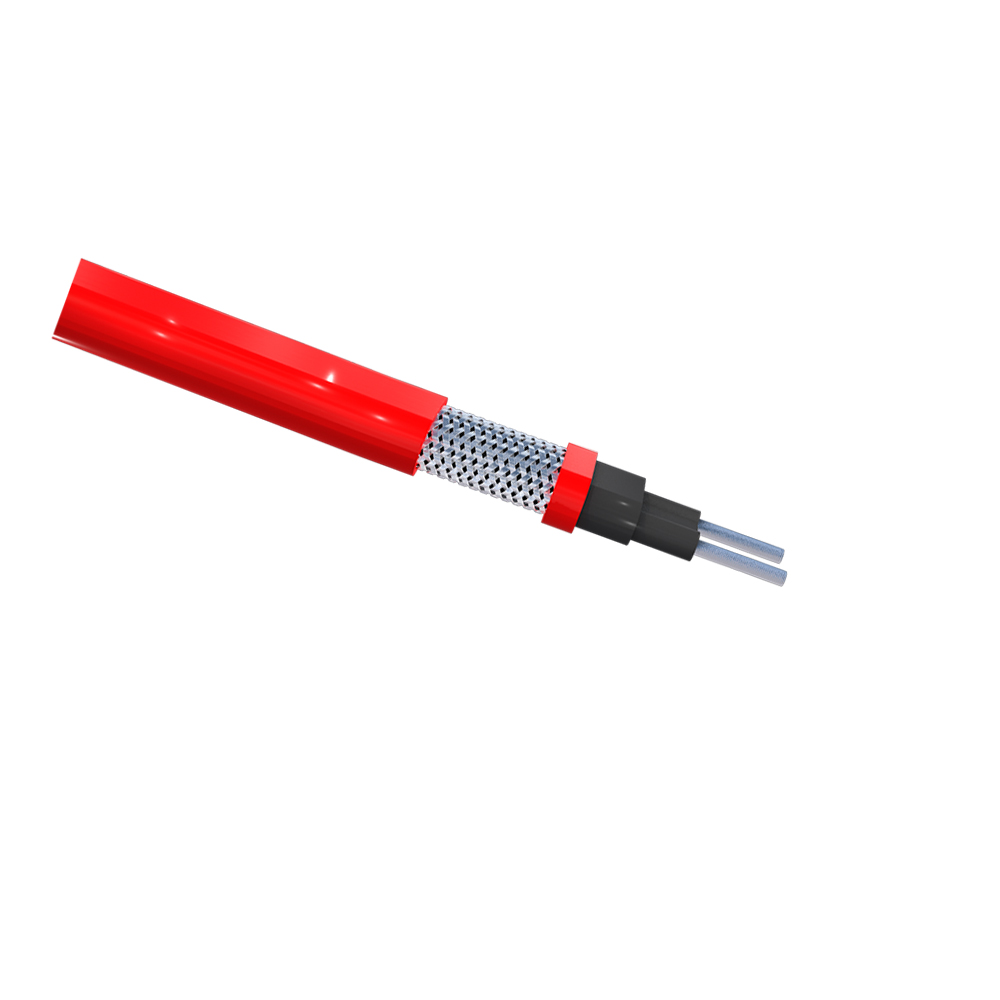

Câble chauffant autorégulant GWK2(II)

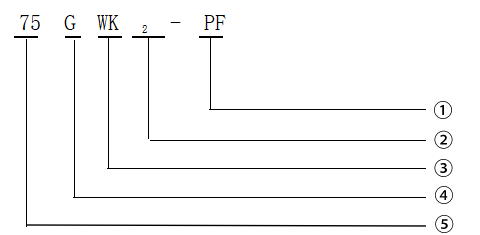

Modèle de produit :
1. Type de construction
2. classe de tension
3. Câble chauffant à contrôle de température
4. classe de température
5. Puissance nominale
Niveau de température : série haute température (G)
Type de structure : type de base (J), type antidéflagrant blindé (P), type de protection (F), type de protection antidéflagrant (PF), type antidéflagrant et anticorrosion (PF2, PF46)
Niveau de tension : 220V, 380V
Puissance nominale à 10°C : 45W/m, 55W/m, 65W/m, 75W/m
Marque antidéflagrante : ExellT4 Gc
Description du produit :
Le câble chauffant autorégulant Huaning GWK2(II) est conçu pour la protection contre le gel et le maintien à haute température des tuyaux, récipients et équipements métalliques et non métalliques où un nettoyage à la vapeur est nécessaire.
La fonction PTC unique des éléments autorégulateurs GWK2(II) ajuste sa production de chaleur en fonction de la température ambiante sur l'ensemble du circuit, fournissant plus de chaleur là où et quand cela est nécessaire. Cette fonction d'autorégulation sert également à éviter la surchauffe, même dans les cas où les câbles GWK2(II) se chevauchent. Un autre avantage du câble est la possibilité de le couper à la longueur souhaitée sur le terrain, complété par des kits de connexion du système HUANING pour des installations rapides et pratiques.
Le système de câble chauffant GWK2(II) est certifié pour les zones ordinaires et dangereuses avec une température de maintien maximale de 300°F (150°C) et une température d'exposition intermittente de 482°F (250°C). L'utilisation de kits de connexion HUANING pour l'installation GWK2(II) est requise pour se conformer à l'approbation du système, garantissant un fonctionnement sûr et des performances thermiques fiables.

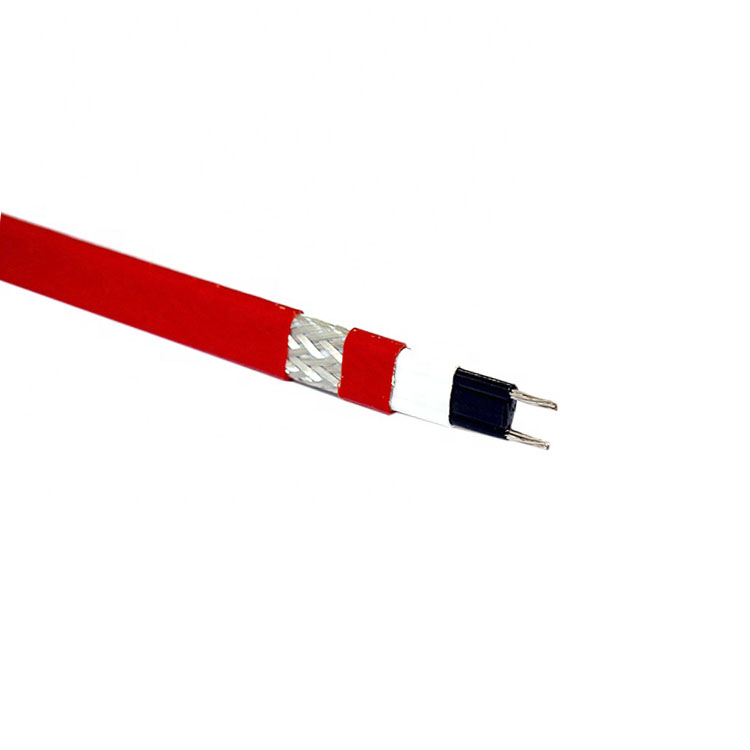

Structure du produit :

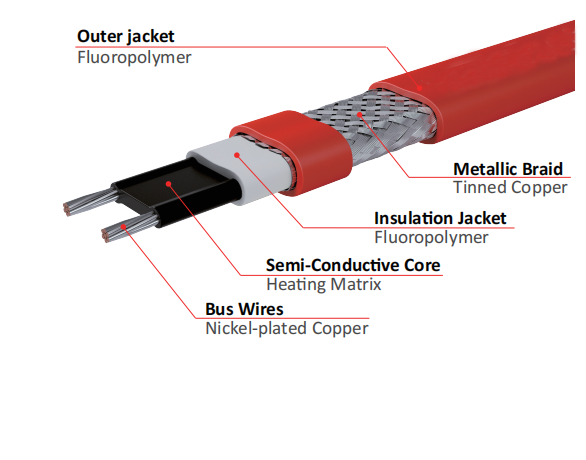

(1) Fil de bus : 19 x 0.32, 19 x 0.41
(2) Matrice de chauffage : PTC ordinaire, PTC ignifuge, PTC contenant du fluor
(3) Gaine isolante : polyoléfine modifiée, polyoléfine ignifuge, polyoléfine fluorée, matériau perfluoré.
(4) Couche de tresse : tresse en fil de cuivre étamé ou autre tresse en fil métallique, densité de recouvrement > 75 %.
(5) Gaine extérieure : polyoléfine fluorée, matériau perfluoré.
Spécification:
| Température maximale d'exposition intermittente | 250°C |
| Température maximale de maintien ou d'exposition continue. | 150°C |
| Tension d'alimentation | 100-120V or 200-277VAC |
| Puissance de sortie | 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65W/M (@10°C sur le tuyau) |
| Câble de bus | 16 AWG |
| Rayon de courbure minimal | 30mm @20°C, 50mm @-40°C |
| Température minimale d'installation | -60°C |
| Température minimale de démarrage | -40°C |
| Taille maximale du disjoncteur | 40A |
| Couleur de la gaine extérieure | Red |
HUANING propose des composants système pour les connexions électriques, les connexions en épissure ou en T et les terminaisons d'extrémité pour assurer le bon fonctionnement des produits et se conformer aux exigences de garantie et d'approbation.
Pour une installation plus facile et un fonctionnement sûr, l'utilisation de pièces de rechange n'est pas recommandée. Veuillez contacter HUANING pour plus d'informations sur les composants du système.

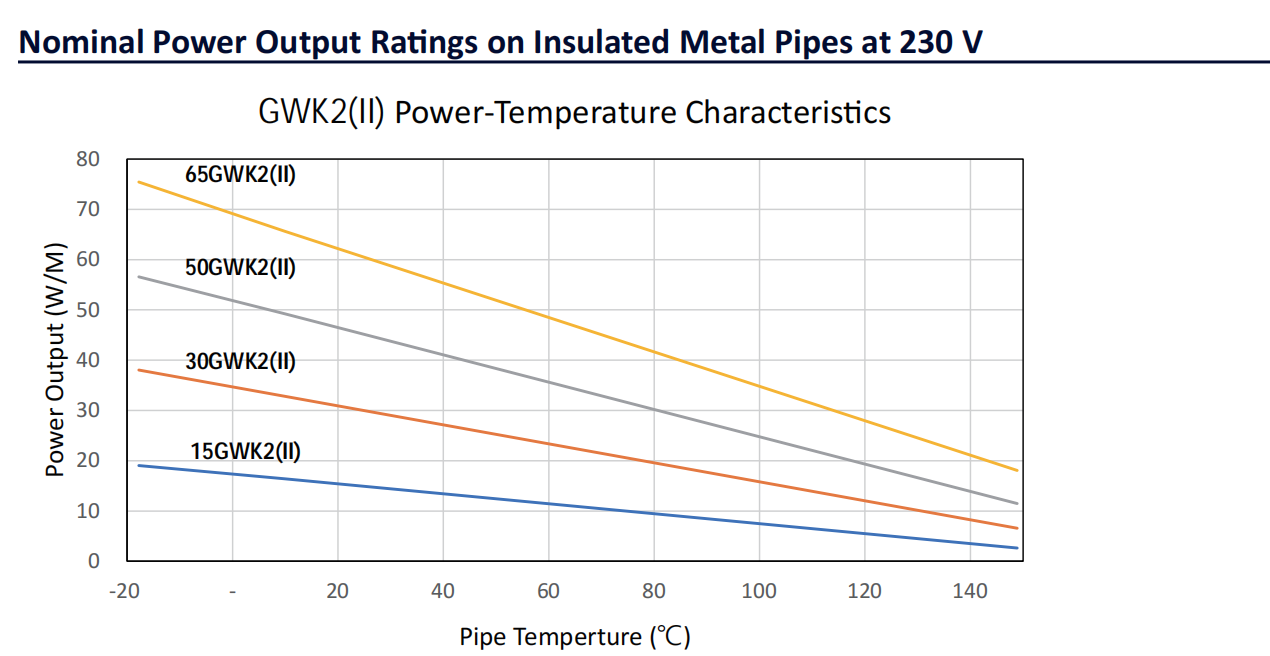

Nominal Power Output Ratings on Insulated Metal Pipes at 230 V
GWK Power-Temperature Characteristics
Nominal Power Output Ratings on Insulated Metal Pipes at 230 V
[Note]
1. Les performances thermiques ci-dessus sont testées conformément à la norme IEEE 515, avec chaque modèle sur un tuyau métallique isolé avec une isolation en fibre de verre.
2. Pour les installations de tuyaux en plastique, la puissance de sortie sera réduite de 35 % et la méthode d'installation du ruban en aluminium sera utilisée.
Longueur maximale du circuit en fonction du choix du disjoncteur
| Numéro de catalogue | Température de démarrage (°C) | Longueur maximale du circuit par disjoncteur, mètres 230 V | |||
| 16A | 25A | 32A | 40A | ||
| 15GWK2(II)-PF | 10 | 143 | 216 | 216 | 216 |
| -20 | 113 | 173 | 216 | 216 | |
| -30 | 105 | 160 | 202 | 216 | |
| -40 | 98 | 149 | 187 | 216 | |
| 30GWK2(II)-PF | 10 | 85 | 130 | 153 | 153 |
| -20 | 70 | 107 | 136 | 153 | |
| -30 | 66 | 100 | 126 | 146 | |
| -40 | 62 | 94 | 118 | 137 | |
| 50GWK2(II)-PF | 10 | 62 | 95 | 122 | 122 |
| -20 | 52 | 80 | 102 | 119 | |
| -30 | 50 | 76 | 95 | 110 | |
| -40 | 47 | 72 | 90 | 104 | |
| 65GWK2(II)-PF | 10 | 46 | 71 | 91 | 106 |
| -20 | 40 | 61 | 78 | 91 | |
| -30 | 38 | 69 | 74 | 86 | |
| -40 | 37 | 56 | 70 | 81 | |
[Note]
1. Les longueurs de circuit sont basées sur les caractéristiques de courant de déclenchement des dispositifs de type 00 et de type 0CB. Pour les dispositifs ayant des caractéristiques de déclenchement différentes, veuillez consulter Shandong Huaning.
2. Utilisez les codes électriques locaux pour sélectionner les disjoncteurs de dérivation appropriés.
3. La longueur totale des câbles chauffants raccordés au disjoncteur est la somme de tous les câbles qui ont été ainsi gelés ou interconnectés en parallèle. Assurez-vous que la longueur totale ne dépasse pas la longueur maximale du circuit comme indiqué ci-dessus.
4. Une protection contre les défauts à la terre est requise pour les circuits de dérivation de traçage thermique avec un niveau de déclenchement typique de 30 mA. Des disjoncteurs thermomagnétiques sont recommandés pour réduire les déclenchements intempestifs.
5. Il est recommandé de démarrer les circuits à des températures plus élevées, lorsque cela est possible, afin d'éviter un courant de démarrage ou d'appel important qui pourrait faire déclencher le disjoncteur.
