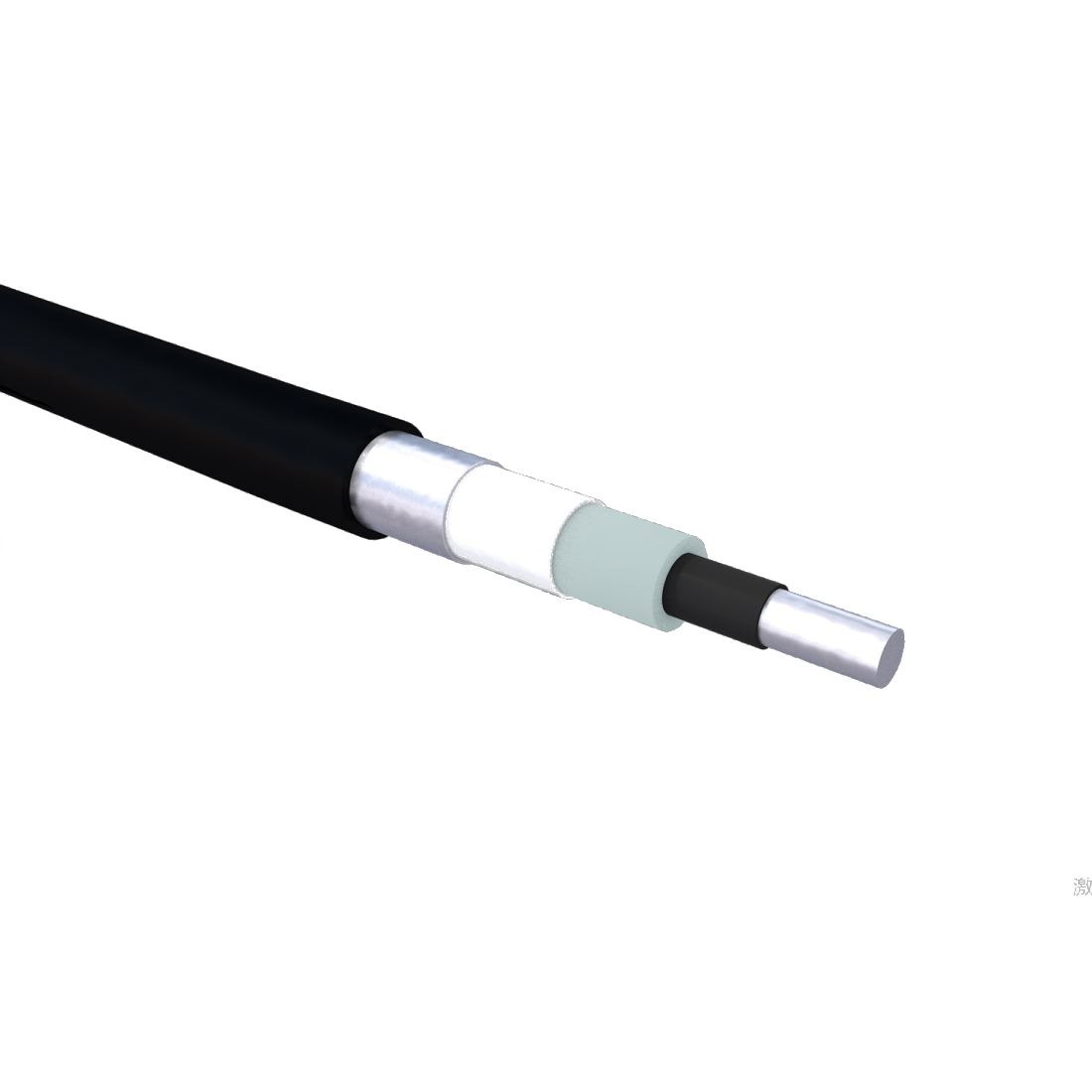

Câble chauffant ultra longue distance
Aperçu:
Le câble chauffant ultra-longue distance LLHCL est une série de résistances chauffantes hautes performances, utilisées pour les canalisations ultra-longue distance qui nécessitent un maintien de la température ou une protection antigel. Lorsque la longueur du circuit est trop longue, les câbles chauffants parallèles à puissance constante, les câbles chauffants autorégulants et les câbles chauffants en série ne fonctionnent pas, des câbles chauffants ultra-longue distance sont utilisés pour minimiser le nombre de points d'alimentation. Un seul point d'alimentation peut réaliser un traçage thermique sur de longues distances.
Les câbles chauffants ultra-longue distance LLHCL fournissent une puissance constante par unité de longueur de circuit sans chute de tension à mesure que la longueur du circuit augmente.
La coque métallique continue ajoute une résistance mécanique, protège contre les dommages externes lors de l'installation et offre une meilleure protection contre l'incendie que la plupart des câbles. Lieux d'application du produit : traçage thermique et chauffage des canalisations sous-marines, enterrées et aériennes longue distance, antigel et chauffage des canalisations dans les couloirs de canalisations urbaines et les tunnels sous-marins. Antigel des canalisations de lutte contre l'incendie longue distance, etc.
Présentation du produit :

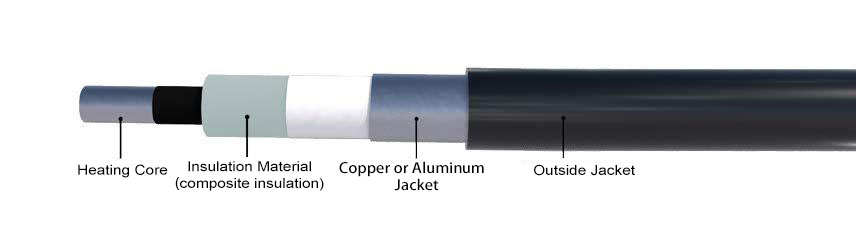

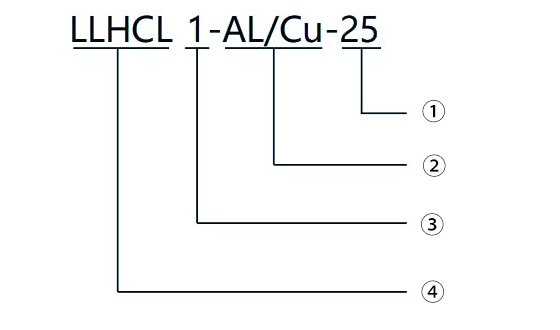

Modèle et spécifications LLHCL
1. Section du conducteur mm² (25,35,50)
2. Matériau du noyau : AL : aluminium, Cu : cuivre
3. Conducteur unipolaire
4. Câble de traçage thermique ultra-long
| No. | Nom | Spécifications et modèle | Taille du noyau | Taille de la tige | Noyau carré |
| 1 | Câble chauffant ultra longue distance | LLHCL1-AL/Cu-25 | 19X0.64 | 5.7 | 25 |
| 2 | LLHCL1-AL/Cu-35 | 19X0.76 | 6.7 | 35 | |
| 3 | LLHCL1-AL/Cu-50 | 19X0.91 | 7.8 | 50 |
Spécifications techniques :
| Résistance à la température du câble chauffant ℃ | 130 |
| Longueur du circuit de chauffage (Km) | ≤50 |
| Maintenir la température ℃ | ≦20 |
| Alimentation électrique kV | 1-6 |

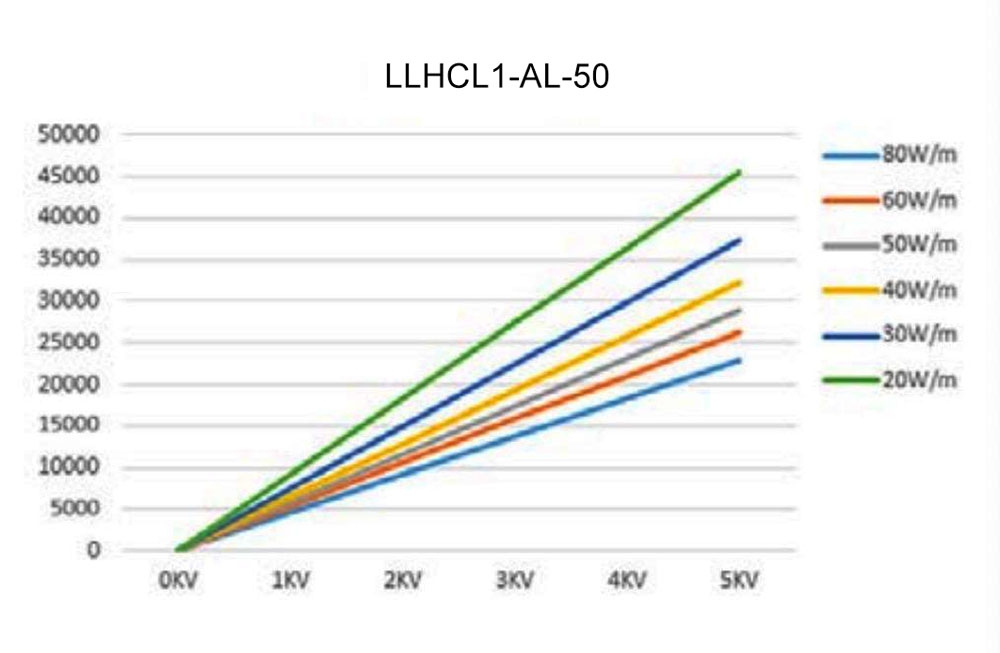

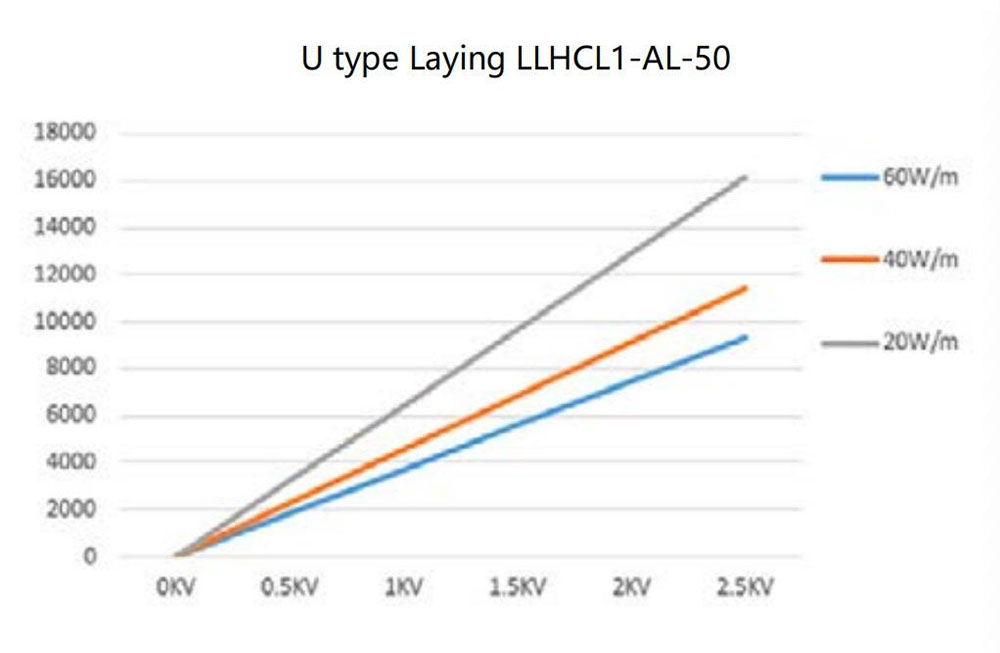

Diagramme de tension de fonctionnement, de distance d'alimentation et de relation de puissance
Diagramme de tension de service monophasé, distance d'alimentation, puissance de sortie (w/m) type U Pose LLHCL1-AL-35
NOTE:
1) La puissance de sortie indiquée sur la figure est la puissance de trois câbles chauffants lorsque la température du tuyau est de 60°C ;
2) Si la température du pipeline est supérieure à 60 °C, la puissance de sortie diminuera de 0,4 W/m pour chaque degré d'augmentation de température ;
3) Si la température du tuyau ne dépasse pas 60°C, la puissance de sortie augmentera de 0,4 W/m pour chaque degré de diminution de température.
4) Le diagramme de tension triphasé montre un exemple de tension de fonctionnement de 5 kV. Si vous avez besoin de diagrammes pour des tensions de fonctionnement supérieures à 10 kV, veuillez demander des informations supplémentaires.

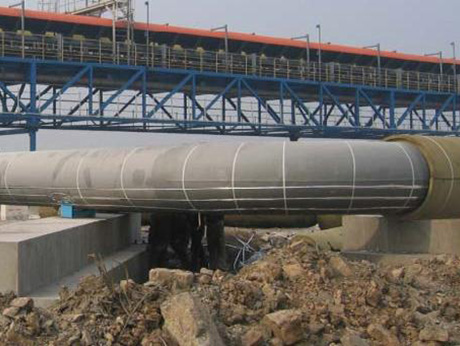

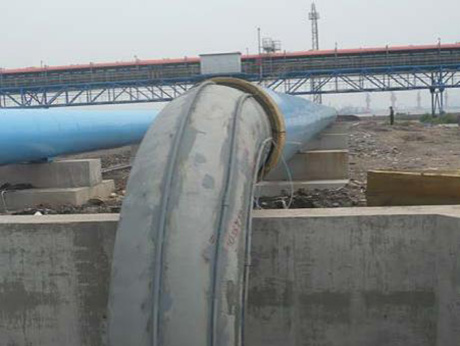

Schéma d'installation du produit :

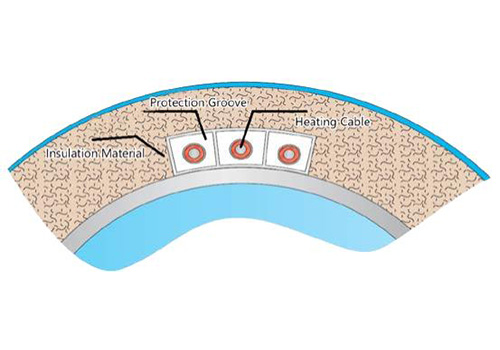

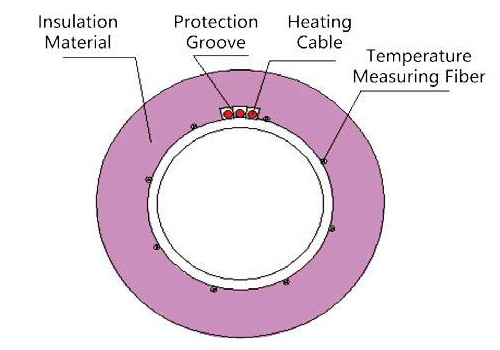

Diagramme de la structure d'installation du produit

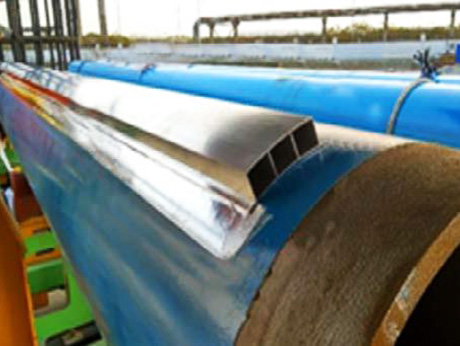

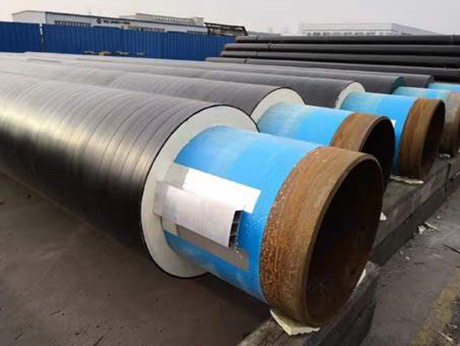

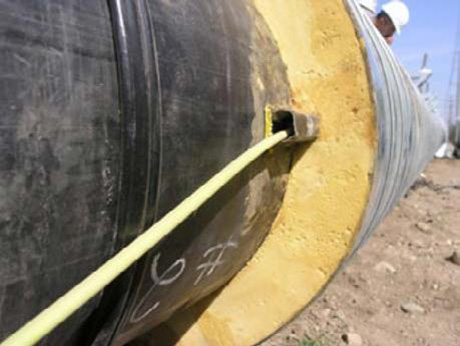

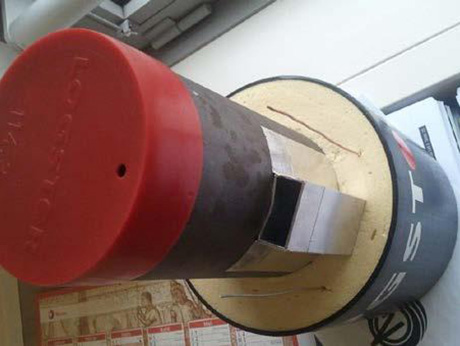

(1) Lors de la préfabrication de l'isolation du tuyau, fixez trois rainures de protection sur le tuyau puis effectuez la préfabrication de la mousse ;
(2) Lors du raccordement des tuyaux sur site, assurez-vous que les rainures de protection sont alignées et que le désalignement est ≤ 2 mm pour protéger le câble chauffant contre toute coupure lors du déplacement de la gaine du câble chauffant.
(3) La longueur latérale de la rainure de protection est de 2.

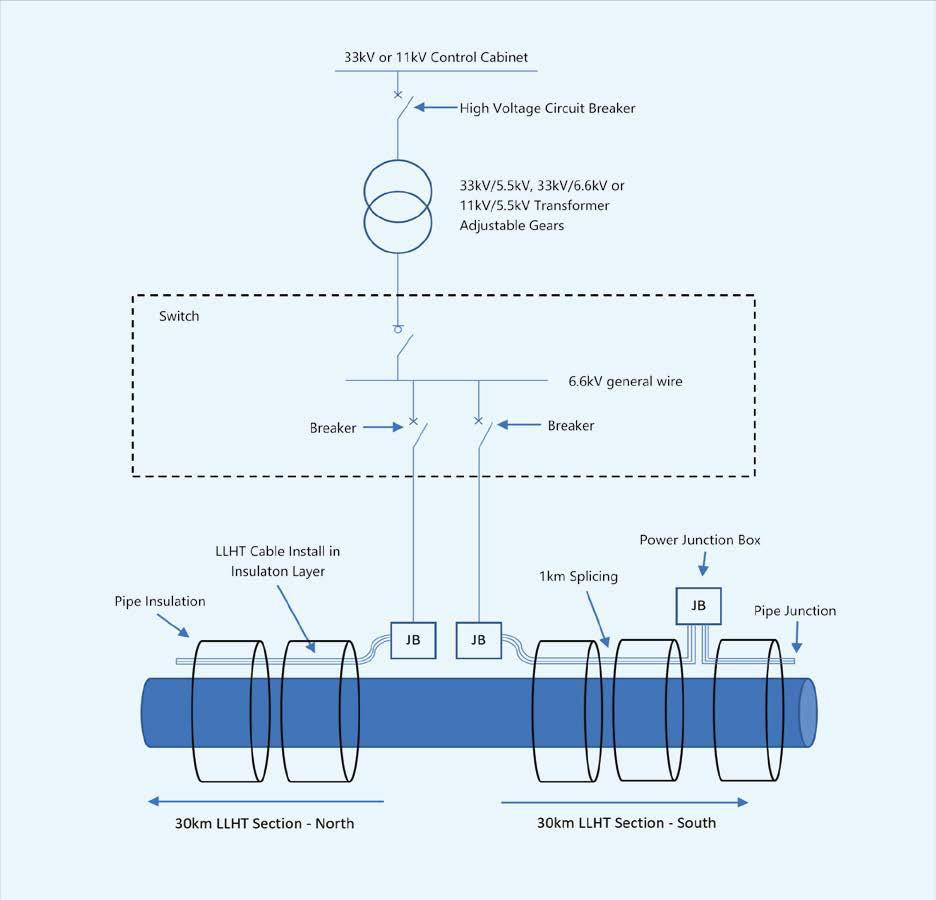

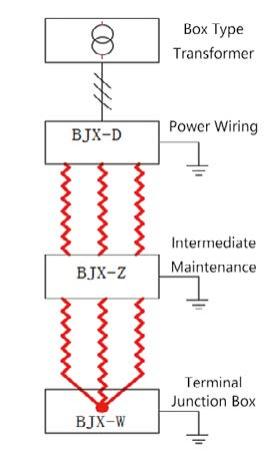

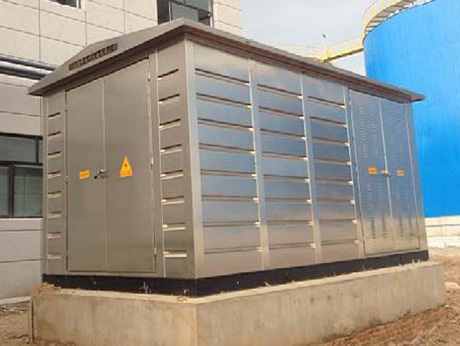

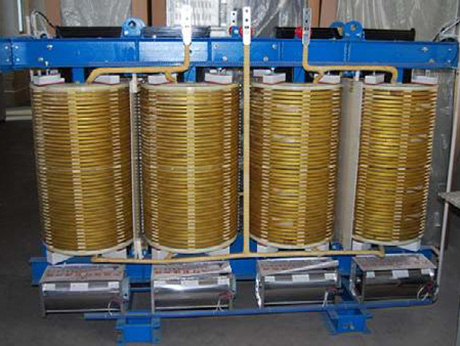

Schéma du système de traçage de chauffage LLHCL :
Les câbles chauffants continus à très longue distance ne sont autorisés à avoir qu'un seul joint de câble tous les 1 km et un blindage métallique connecté à la terre tous les 10 km dans le système.

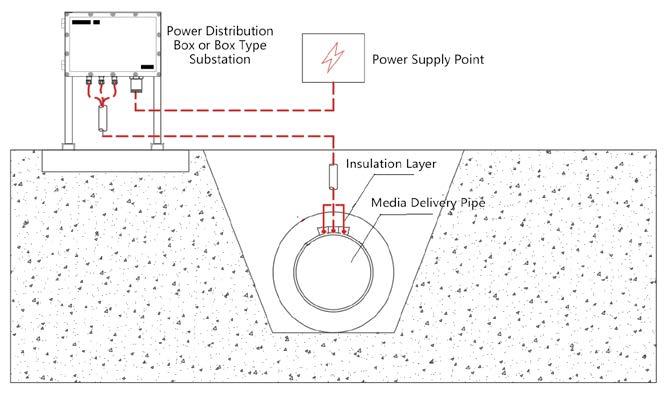

Schéma d'installation typique du chauffage électrique
