Le système de chauffage électrique à tige creuse insère un câble dans le trou intérieur de la tige de succion creuse et forme une boucle avec le corps de la tige creuse. Il fait passer un courant alternatif de différentes fréquences et utilise l'effet de peau interne pour générer de l'énergie thermique sur la paroi de la tige creuse. Par conduction thermique, il chauffe l'intérieur du tuyau d'huile. Le pétrole brut est chauffé tout au long du processus pour augmenter la température du pétrole brut dans le tuyau d'huile, réduire la viscosité du pétrole brut et améliorer sa fluidité, de manière à exploiter efficacement le pétrole brut à viscosité élevée, à point de congélation élevé et à haute teneur en cire. Lorsque le câble intérieur de la tige creuse est alimenté en courant alternatif, un effet de peau interne se produit. Le courant circule sur la paroi intérieure de la tige creuse et il n'y a pratiquement aucun courant sur la paroi extérieure. Il peut être considéré comme un isolant pour assurer la sécurité du travail. Voir l'image Lorsque le câble intérieur de la tige creuse est alimenté en courant alternatif, un effet de peau interne se produit. Le courant circule sur la paroi intérieure de la tige creuse et il n'y a pratiquement aucun courant sur la paroi extérieure. Il peut être considéré comme un isolant pour assurer la sécurité du travail.

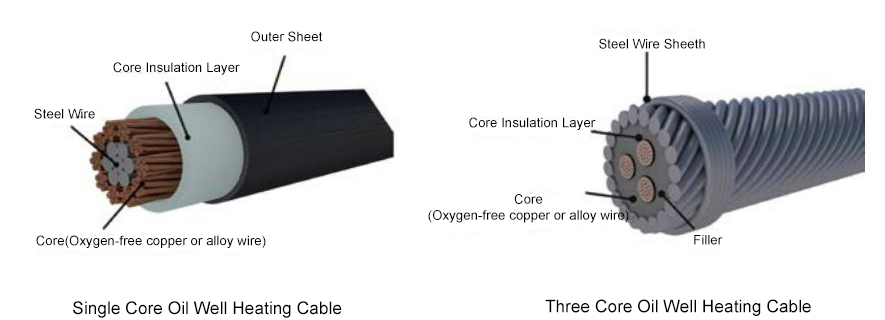

Paramètres techniques :

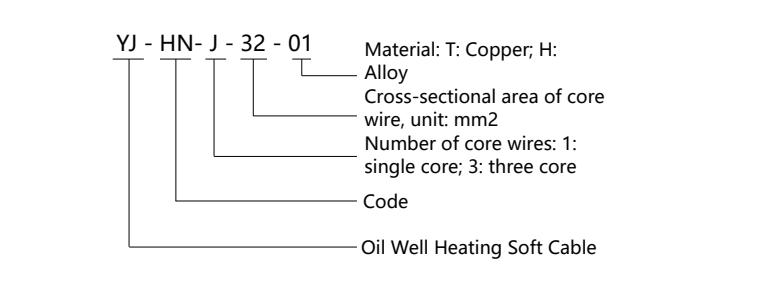

Caractéristiques du produit :

1. Bonne résistance à la corrosion, peut résister à la corrosion de la plupart des produits chimiques ;

2. Bonne flexibilité, peut être plié à volonté et ne sera pas cassant ;

3. Bonne résistance à la pression ;

4. Facile à installer.

Alimentation spéciale moyenne fréquence pour puits de pétrole

L'alimentation électrique à fréquence intermédiaire est l'élément central de la technologie de récupération d'huile électrothermique à fréquence intermédiaire intelligente et de l'équipement complet. L'alimentation électrique à fréquence intermédiaire est un dispositif qui utilise un dispositif électronique de puissance - IGBT pour convertir l'alimentation électrique à fréquence industrielle en une alimentation électrique à fréquence intermédiaire. Par rapport à l'alimentation électrique à fréquence industrielle, l'induction par courant de Foucault est renforcée, ce qui entraîne un effet de peau plus fort, un meilleur effet de proximité et moins de fuite de flux magnétique, de sorte que l'effet de chauffage est beaucoup plus élevé que celui de l'alimentation électrique à fréquence industrielle.

L'alimentation à fréquence intermédiaire est un dispositif d'alimentation qui convertit le triphasé en monophasé et la fréquence industrielle en fréquence intermédiaire. Il peut fournir une source d'énergie pour la production de pétrole et de gaz, comme la production électrothermique de pétrole à tige creuse et le traçage électrique à effet de peau.

Principe de fonctionnement

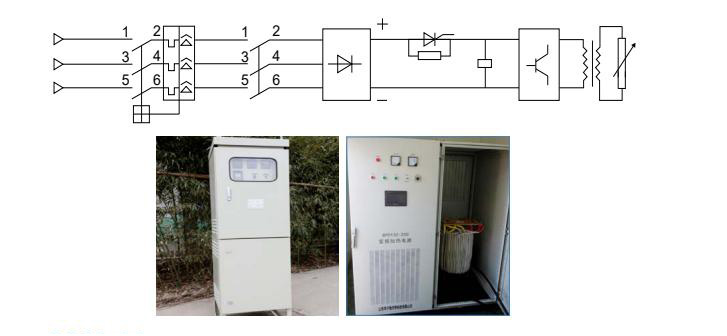

Cet équipement convertit le courant alternatif 380 V 50 Hz en courant continu après redressement et filtrage en pont triphasé, puis le convertit en courant alternatif monophasé 500 à 1 000 Hz, qui est transmis à la charge via un transformateur de fréquence intermédiaire. Le principe de composition du système est illustré sur la figure :

Modèle de produit :

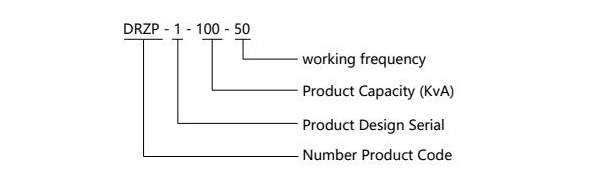

Remarque : DRZP est le code produit, qui correspond à l'alimentation à fréquence intermédiaire ; 1 est le numéro de séquence de conception du produit ; 100 signifie que le niveau de puissance est de 100 kVA.

Paramètre du produit

(1) Performances principales

1. Boucle fermée de température : modifie automatiquement la puissance de chauffage en fonction de la température de la tête de puits de pétrole pour obtenir un fonctionnement économe en énergie.

2. Fonction de protection contre les courts-circuits : court-circuit du câble chauffant, protection d'arrêt rapide, la LED rouge sur la carte de commande principale s'allume et le voyant jaune « alarme » sur le panneau s'allume également pour indiquer un défaut.

3. Protection contre la surchauffe de l'IGBT : lorsque la température du dissipateur thermique dépasse la plage nominale, la puissance de chauffage est réduite au minimum. Dans le délai imparti, la température revient à la plage nominale et le démarrage progressif automatique revient à la puissance avant la protection.

Dans le cas contraire, le panneau de commande principal s'arrêtera rapidement. La LED bleue du panneau s'allume et le voyant jaune « alarme » du panneau s'allume également pour indiquer un défaut.

4. Fonction de protection contre les surintensités : si le courant d'entrée réel, c'est-à-dire la valeur de courant affichée sur l'ampèremètre d'entrée, dépasse la valeur maximale autorisée du courant d'entrée définie, la machine s'arrêtera rapidement. La LED jaune sur le panneau de commande principal s'allumera et en même temps, le voyant jaune « alarme » sur le panneau s'allumera également pour rappeler l'échec.

5. Fonction de protection contre les coupures de courant : le câble chauffant est déconnecté et s'arrête rapidement pour se protéger. La LED verte du panneau de commande principal s'allume et le voyant jaune « alarme » du panneau s'allume également pour indiquer un défaut.

(2) Conditions environnementales d'utilisation

Humidité relative : ≤ 90 % ; Température de stockage : -30 ~ + 60 ℃ ; Lieu d'utilisation : intérieur et extérieur.

Paramètre principal :

Valeurs admissibles pour les modifications de paramètres : fréquence : ± 5 % de la valeur nominale tension : ± 10 % de la valeur nominale

Système de contrôle intelligent de la fréquence de puissance

Coffret de distribution spécial pour système de contrôle intelligent de la fréquence de puissance. Il peut être utilisé à l'intérieur et à l'extérieur. Le corps du boîtier est en tôle d'acier laminée à froid ou en acier inoxydable. Le système dispose de fonctions telles que le contrôle automatique de la température, la protection contre les surcharges, les courts-circuits et les fuites, et la régulation de la tension.

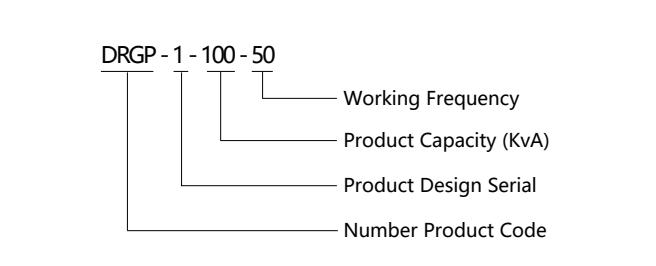

Remarque : DRGP est le code produit, qui correspond à la fréquence d'alimentation ; 1 représente le numéro de séquence de conception du produit ; 100 signifie le niveau de puissance 100 kVA.

Paramètre technique principal :

Tension d'entrée : AC380V/50HZ, utilisant le système de mise à la terre TN-S ;

Tension de la prise de courant : AC380V/220V 50HZ;

Courant nominal : 63A--300A;

Performances de contrôle de la température : en utilisant un contrôleur de température intelligent, la précision de mesure est de 0,2 niveau et la sonde de mesure de température utilise une résistance thermique en platine PT-100 de la série WZ ;

Performances de protection : utilisez un interrupteur d'air avec protection contre les fuites, protection contre les courts-circuits, etc.
