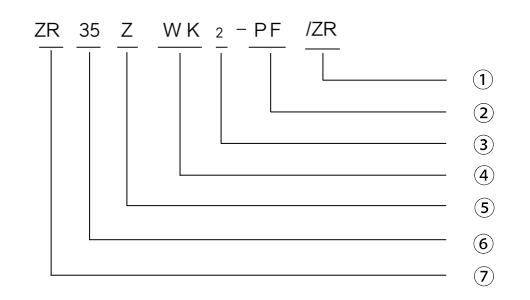

Nomenclature des numéros de type :

Classe de température : série moyenne température (Z)

Type de structure : type de base (J), type antidéflagrant blindé (P), type de protection (F), type de protection antidéflagrant (PF), type antidéflagrant et anticorrosion (PF2, PF46)

Niveau de tension : 36V, 110V, 220V, 380V

Puissance nominale à 10°C : 35W/m, 40W/m, 45W/m, 50W/m, 60W/m

Marque antidéflagrante : ExeIIT4 Gc

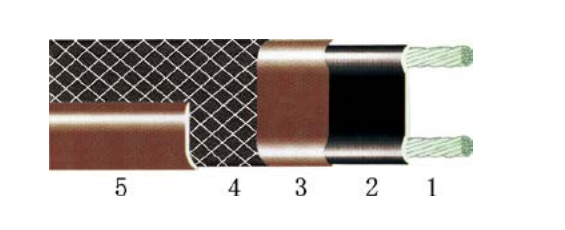

Construction:

(1) Bus à noyau de cuivre : 7×0.50, 19×0.32, 19×0.41.

(2) Ceinture chauffante : PTC ordinaire, PTC retardateur de flamme, PTC contenant du fluor.

(3) Couche isolante : polyoléfine modifiée, polyoléfine ignifuge, polyoléfine fluorée, matériau perfluoré.

(4) Couche de blindage : tresse en fil de cuivre étamé ou autre tresse en fil métallique, densité de couverture ≥ 75 %.

(5) Couche de gaine : polyoléfine modifiée, polyoléfine ignifuge, polyoléfine fluorée, matériau perfluoré.

Paramètre technique :

(1) Couleur standard : marron.

(2) Plage de température : la température de maintien maximale est de 90±5°C et la température maximale est de 125°C (la température à laquelle résiste la courroie centrale).

(3) Température de construction : polyoléfine minimum -40 °C, matériau fluoré minimum -30 °C.

(4) Courant de démarrage : ≤0.6A/m.

(5) Stabilité thermique : Après le test de performance thermique du câble chauffant électrique, sa puissance doit être maintenue à 90 % de la valeur d'origine.

(6) Rayon de courbure : 30,4 mm à -20°C et 40,6 mm à -30°C.

(7) Résistance d'isolement : La résistance d'isolement entre le conducteur chauffant électrique et le blindage métallique ne doit pas être inférieure à 500 MΩ.

Avantages:

(1) Ajustez automatiquement la puissance de sortie et compensez en fonction de la chaleur réelle requise par le système de traçage thermique, qui est une nouvelle génération de chauffage à température constante à économie d'énergie.

(2) Il peut être raccourci ou étendu arbitrairement dans une certaine plage, et il peut être superposé plusieurs fois sans risque de points chauds à haute température et d'épuisement.

(3) Basse température, démarrage rapide, température uniforme, car chaque pièce peut être automatiquement ajustée en raison du changement de température du lieu de traçage thermique.

(4) Installation facile, entretien simple, service continu, niveau élevé d'automatisation et faibles coûts d'exploitation et de maintenance.

(5) Il est sûr et fiable, largement utilisé, aucune pollution de l'environnement, longue durée de vie.

(6) La longueur maximale autorisée du disjoncteur pour la série moyenne température de type « C ».

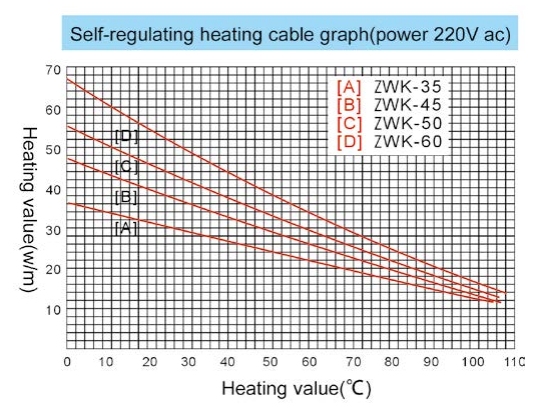

Puissance nominale de sortie sur tuyaux métalliques à 220 V

Application:

La série de chauffage électrique autorégulant à basse température est largement utilisée dans le chauffage, l'anti-coagulation et l'antigel des pipelines et des réservoirs de stockage d'énergie solaire civile, le chauffage géothermique, la protection contre les incendies, le pétrole, les produits chimiques, l'acier, l'énergie électrique et la protection de l'environnement. industries. Le câble chauffant électrique est adapté aux zones générales, aux zones dangereuses et aux zones corrodées. Utilisé avec la boîte de jonction d'alimentation antidéflagrante, il convient aux divisions 1, 2 et au groupe de gaz à mélange explosif « T4-T6 » de l'usine qui ne sont pas directement impactés par des forces externes.

Longueur maximale du circuit en fonction de la taille du disjoncteur :
