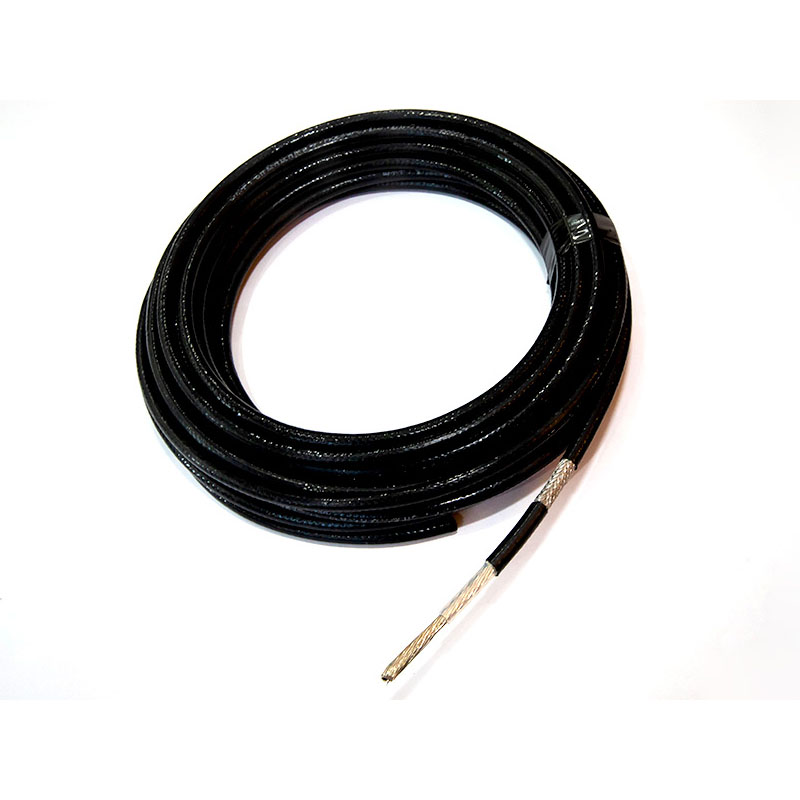

Câble chauffant à puissance constante série HCL
Type de produit et spécifications :
Section principale
Puissance de sortie : w/m
Niveau d'isolation J3-205℃, J4-260℃
(Q) Renforcer le type
Numéro de base : 1-simple, 2-deux, 3-trois
Câble chauffant électrique série
Description du produit :
Le câble chauffant à puissance constante de la série HCL est doté de 3 fils de cuivre parallèles de même section que le bus d'alimentation et les noyaux chauffants, et une extrémité est court-circuitée de manière fiable, et l'autre extrémité est connectée à la source d'alimentation pour former une charge en étoile. Ainsi, un câble chauffant électrique continu et générateur de chaleur est formé. Selon les exigences pratiques, les trois phases du câble chauffant électrique peuvent être séparées ou intégrées en une seule.
Structure du produit :

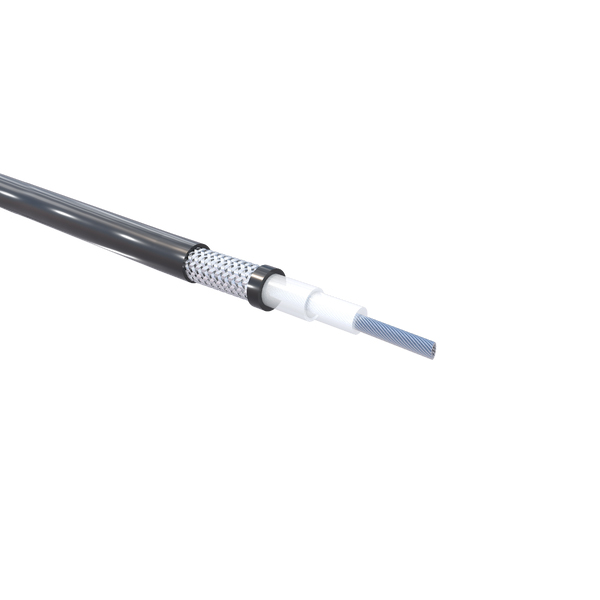

(a) Structure mono-noyau

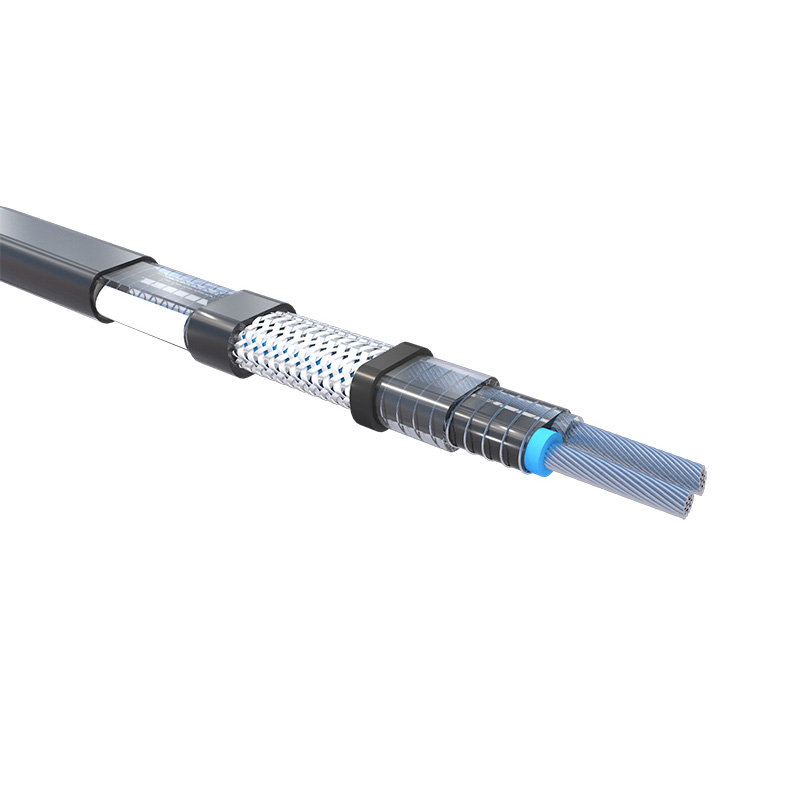

(b) Structure à trois noyaux
(c) Structure à deux noyaux
1. Renforcer la couche
2. Couche de protection
3. Veste intérieure
4. Isolation du noyau
5. Cœur
Spécifications et paramètres techniques :
| Taper | Tension nominale (VAC) | Puissance nominale (W/m) | Noyaux | Structure de base | Section du noyau (mm²) | Résistance du noyau (Ω·mm²/m) | Résistance à la température max. (℃) | Densité de courant (A/mm²) | Niveau d'explosion |
| HCL1(Q)-J3-8 | 220 380 660 |
8 | 1 | 19×0.32 19×0.37 19×0.42 19×0.45 19×0.52 19×0.58 19×0.64 19×0.69 | 1.5～7 | 0.02～1.1 | J3-205 J4-260 | ≤16 | ExeIIT3 Gc |
| HCL1(Q)-J3-10 | 10 | ||||||||
| HCL2(Q)-J3-10 | 10 | 2 | |||||||
| HCL2(Q)-J3-20 | 20 | ||||||||
| HCL2(Q)-J3-30 | 30 | ||||||||
| HCL3(Q)-J3-15 | 15 | 3 | |||||||
| HCL3(Q)-J3-30 | 30 | ||||||||
| HCL3(Q)-J3-45 | 45 |
Propriétés :
Le câble chauffant électrique de la série HCL est un produit de traçage thermique électrique avec un noyau de fil comme élément chauffant. Étant donné que la résistance du noyau de fil par unité de longueur et le courant de passage sont constants, l'ensemble du câble chauffant présente un chauffage uniforme et une puissance de sortie constante aux deux extrémités. Sa caractéristique la plus importante est la grande longueur autorisée, qui convient principalement à l'isolation thermique des conduites simples longue et ultra longue distance. La longueur maximale d'une prise de courant est de plusieurs centaines de mètres à plusieurs kilomètres.
Zone d'application :
1. Extraction de pétrole et de gaz
Lors du transport du gaz et du pétrole brut, le traçage électrique fournit de la chaleur à l'intérieur du tuyau d'huile à travers la paroi extérieure de celui-ci. Maintenez une température constante le long de la ligne pour atteindre l'objectif de réduction de la viscosité, de déparaffinage et d'augmentation du débit.
2. Industrie pétrochimique
Dans le domaine pétrochimique, le chauffage électrique peut être utilisé pour chauffer les oléoducs, les réservoirs de stockage, les pompes de transfert et d'autres équipements. Il résout le problème de gel et de condensation des matériaux dans les oléoducs lourds, les oléoducs légers et autres oléoducs en raison de la basse température pour assurer la stabilité et la fluidité du pétrole pendant le transport, le stockage et le traitement.
3. Chimie fine
Dans le domaine pétrochimique, le chauffage électrique peut être utilisé pour chauffer les oléoducs, les réservoirs de stockage, les pompes de transfert et d'autres équipements. Il résout le problème de gel et de condensation des matériaux dans les oléoducs lourds, les oléoducs légers et autres oléoducs en raison de la basse température pour assurer la stabilité et la fluidité du pétrole pendant le transport, le stockage et le traitement.
